環網柜功能
1功能單元

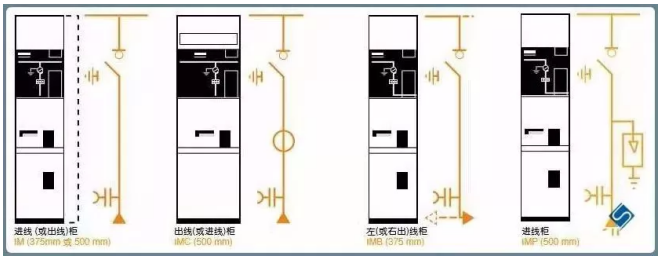

▲進出線柜

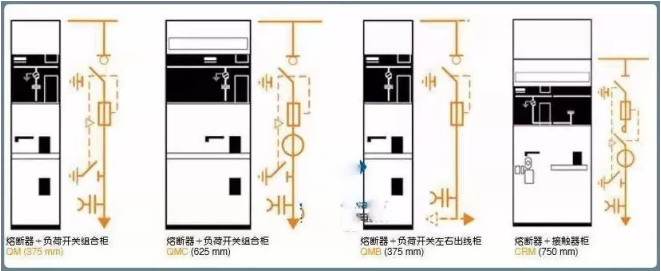

▲保護柜

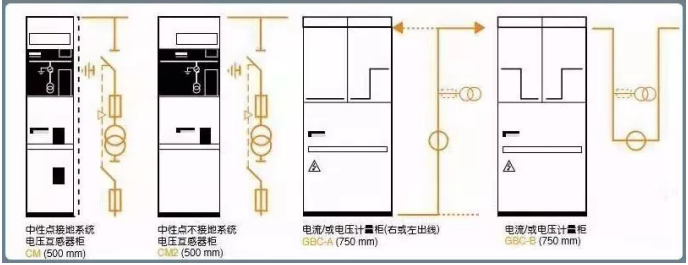

▲測量柜

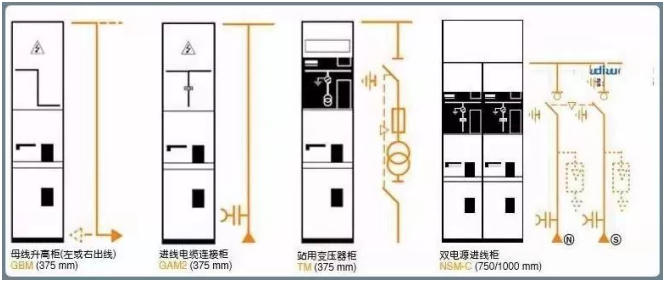

▲專用柜
2配電自動化

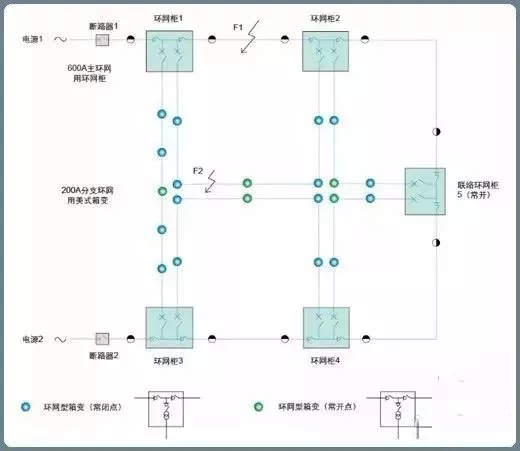

▲自動化圖
10KV系統的配網的監視控制的自動化管理,優化城區配網結構,合理高效用電管理,事故的及時預和故障的及時處理。
環網柜及其DTU終端是配電自動化的基本單元，是構成整個配電自動化系統的重要組成部分。
2.1配電自動化功能

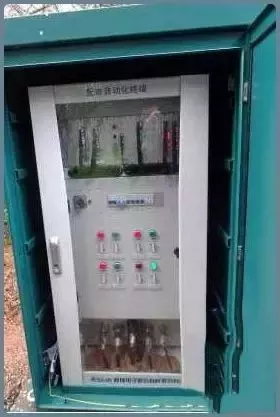

▲自動化柜
1）實時監測運行工況
遠方監視和控制電環網柜。
遠程監測線路的負荷，實時掌握各支線、分段線路的負荷情況，及時發現重超載線路，提升電網規劃的精益化水平。
2）遙控功能使用
減輕班組現場倒閘操作工作量，減少倒閘操作時間，操作時間由原來2.5小時將為0.5小時。
對熱備用的線路聯絡開關的操作實現了負荷的快速轉供，實現了配電網網絡運行方式快速、靈活調整。
3）FA功能
線路故障引起跳閘后，主站根據終端遙測信號判斷故障區域并自動隔離故障。
故障查找時間由大約2小時縮短至2分鐘左右。
供電可靠性由原來99.96%提升至99.997%。
2.2配電自動化功能實例

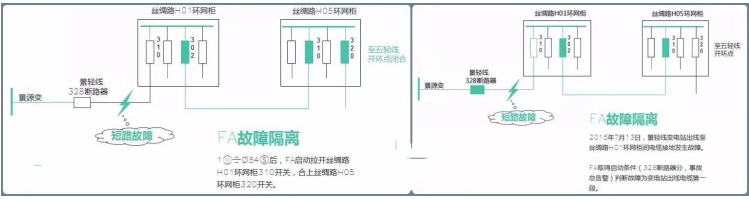

▲示例
