一、電纜分支箱介紹
電纜分支箱是配電線路中，電纜與電纜,電纜與其它電器設備聯接的中心部件，其聯接組合辦法簡略便利,活絡,具有全絕緣、全封閉、防腐蝕、免保護、安全牢靠等功能，廣泛用于商業中心、工業園區、城市住宅小區及許多的城市電網改造工程。
二、電纜分支箱起到的作用：
跟著配電網電纜化進程的開展，當容量不大的獨立負荷分布較會合時，可運用電纜分支箱進行電纜多分支的聯接,由于分支箱不能直接對每路進行操作,僅作為電纜分支運用，電纜分支箱的首要作用是將電纜分接或轉接。
1.電纜分接作用：

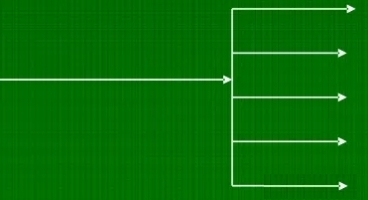

在一條間隔比較長的線路上有多根小面積電纜往往會構成電纜運用糟蹋，所以送往用電負荷中心的電纜往往運用大電纜，經過電纜分支箱將大電纜分紅若干小面積電纜，由小面積電纜送入負荷點。這樣的接線辦法廣泛用于城市電網中的居民小區供電、小用戶等供電。
2.電纜轉接作用
在一條比較長的線路上，制造廠出產的電纜長度無法滿意線路的要求,那就有必要運用電纜中心接頭或許電纜轉接箱。一般短間隔時分選用電纜中心接頭,但線路比較長的時分,依據履歷在1000M以上的電纜線路上,假設電纜有多個中心接頭,會影響電纜的安全作業，所以在其間考慮電纜分支箱進行轉接及延伸。
三、電纜分支箱的結構
常用電纜分支箱分為美式電纜分支箱和歐式電纜分支箱。
1.美式電纜分支箱：
是一種廣泛應用于北美區域電力配網系統中的電纜化工程設備，它以單向開門、橫向多通母排為首要特征，具有寬度小、組合活絡、全絕緣、全密封等明顯利益。依照額定電流一般可以分為600A主回路和200A分支回路兩種。600A主回路選用旋入式螺栓固定聯接；200A分支回路選用拔插式聯接,且可以帶負荷拔插。
美式電纜分支箱中選用電纜頭為：
T型電纜頭；T-Ⅱ型電纜頭；肘型電纜頭，這些電纜頭均適用于交聯聚乙烯絕緣電纜，其間200A肘型電纜頭適用于標稱截面為35mm2～120mm2的電纜，600A電纜頭適用于標稱截面于50mm2~500mm2的電纜。
帶電指示器：
美式電纜分支箱帶電指示器設備在電纜頭(肘型、T型、T-II )的查驗孔上，運用LED燈是否閃爍來判別電纜是否帶電，當線路帶電時，帶電指示器的閃現燈接連閃爍，提示作業人員線路帶電；當線路不帶電時，帶電閃現器的閃現燈不閃爍,提示作業人員線路不帶電；可進行設備的保護。
帶電指示器包在半導電橡膠靴內，全絕緣，全密封，可帶電接觸，能習慣各種氣候。
缺點指示器
美式分支箱的缺點指示器設備在箱式變壓器、野外環網柜、電纜分支箱、變電站進出線以及饋線分支處，經過指示牌的翻轉來判別線路缺點（橙色標明產生缺點，黑色標明正常作業狀況），以便于操作人員活絡查找缺點，以減少缺點停電時間,跋涉供電牢靠性。
電纜缺點指示器，選用高強度、耐氣候型極佳的塑料外殼制造而成,全絕緣、全密封，可帶電接觸,適合于各種惡劣環境,能浸沒在水中牢靠作業，且無須任務保護,當缺點清掃后，缺點指示器可主動復位。
美式分支箱的功用和特征:
①全絕緣、全密封結構，無需絕緣間隔，安全牢靠確保人身安全。
②防塵、抗洪水、耐腐蝕、免保護，既可用于野外，也可浸在水中，適用任何惡劣環境。
③組合極為活絡，進出線分支多達八路，滿意多種接線要求。
④體積小、結構緊湊、設備簡略、操作便利。
⑤200A分支電纜接頭可作為負荷開關運用，帶負荷拔插，并具有阻隔開關的特征。
⑥可接短路缺點指示器，便于活絡查找電纜缺點。
⑦三芯電纜需大跨度穿插、施工難度大。
2.歐式電纜分支箱：
歐式電纜分支箱是近幾年來廣泛用于電力配網系統中的電纜化工程設備，它的首要特征是雙向開門、運用穿墻套管作為聯接母排，具有長度小、電纜擺放清楚、三芯電纜欠好安排,不需大跨度穿插等明顯利益。其所選用的電纜接頭契合DIN47636標準。一般選用額定電流630A螺栓固定聯接式電纜接頭。
歐式電纜分支箱的功用和特征：
①全絕緣、全密封、全防護。
②進出線活絡，一般為一進三出四條支路，最多有8分支進出線。
③抗洪水、抗污穢、抗凝露、抗凝霜、耐腐蝕。
④體積小、結構緊湊、設備簡略、操作便利。
⑤可設備帶電指示器，提示操作人員線路帶電。
⑥可設備電纜型缺點指示器,便于活絡查找電纜缺點。

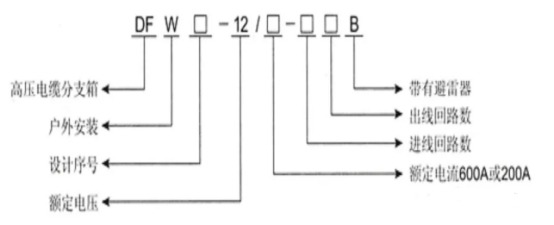

電纜分支箱的類型：
四、帶電可接觸與帶電不可接觸的電纜頭：
帶電可接觸電纜接頭與帶電不可接觸電纜接頭的首要差異：前者的硅橡膠電纜接頭內部有半導體屏蔽層，外有導電屏蔽層、經過金屬抱箍聯接接地，確保電纜接頭表面電位與地電位相同；而后者相同為硅橡膠電纜接頭，經過實測作用兩者對地電壓均為零值，但在實踐作業中、后者表面或許產生感應靜電，即表面具有懸浮電位，會引起電擊傷人。
