發布時間：2022-05-17 11:03:09
1電纜分支箱的概念
低壓電纜分支箱簡稱DF，是一種用來對電纜線路施行分接、分支、接續及轉化電路的設備，大都用于戶外。一般習慣將進線回數加上出線回數稱為分支數。一般低壓電纜分支箱分支數為3～7回，IP防護等級：IP44。
2分類
1)按其電氣構成分為兩大類：
一般電纜分支箱：內部沒有開關設備，進線與出線經過銅母排聯接在一起，電位相同，適合用于分接或分支接線。大多運用于農網項目。
高檔電纜分支箱：箱內含有開關設備，既可起一般分接箱的分接、分支作用，又可起供電電路的控制、轉化以及改動工作辦法的作用；
2)依照設備辦法分為落地式和掛墻式；

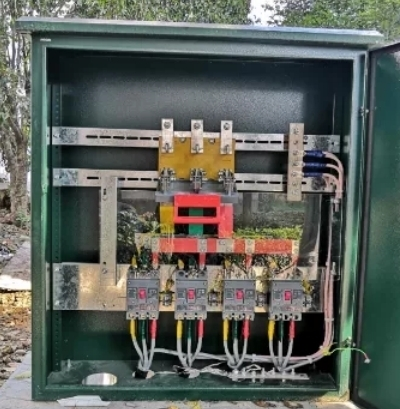

上圖：落地式低壓電纜電纜分支箱

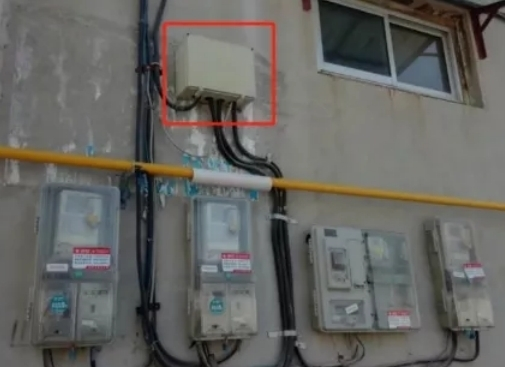

上圖：掛墻式低壓電纜電纜分支箱
3)依照設備環境分為戶內式和戶外式；
4）依照原料分為SMC復合材料組合辦法和金屬板制造辦法兩種。
3運用
一般，咱們選用的低壓電纜分支箱默許的都是有開關，一般低壓電纜分支箱常用于農網項目，以及只作為電力接口用的場合。以下沒有特別說明均指的是高檔低壓電纜分支箱；
低壓電纜分支箱作為“二級”配電，一般咱們選用的都是A型斷路器（即熱磁脫扣器類型斷路器），有特別要求的可以選用電子式斷路器。
關于照明負荷回路，低壓電纜分支箱總開關設置漏電保護型電子式斷路器，作為一級漏電保護，附件：分勵線圈+輔佐觸點；斷路器短延值依照C類脫口曲線整定。
關于動力負荷回路，低壓電纜分支箱總開關設置電子式斷路器，附件：分勵線圈+輔佐觸點；斷路器短延值依照D類脫口曲線整定。
關于消防類電纜分支箱，低壓電纜分支箱總開關設置電子式斷路器，附件：分勵線圈+報警觸點；斷路器短延值依照D類脫口曲線整定。

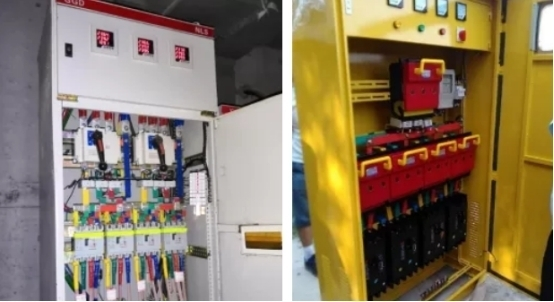

引申：依據每個區域規劃習慣不同，“二級”配電也可采用動力配電箱XL或GGD戶內低壓固定柜，與低壓電纜分支箱的首要差異：有外表指示。

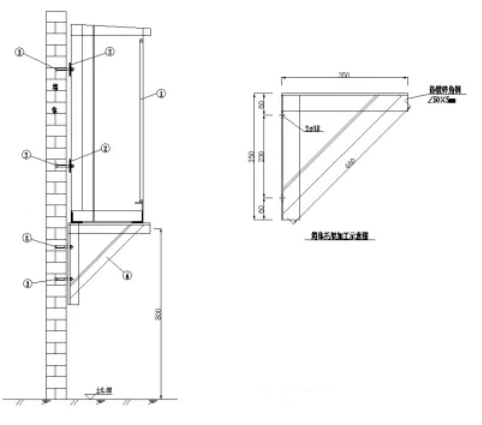

4低壓電纜分支箱設備標準
