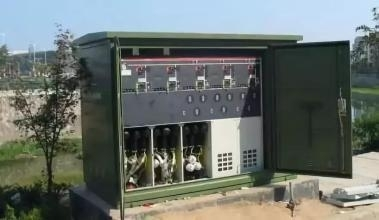

環網柜是一組高壓開關設備裝在鋼板金屬柜體內或做成組裝距離式環網供電單元的電氣設備，其間心部分選用負荷開關和熔斷器，具有結構簡略、體積小、價格低、可跋涉供電參數和功用以及供電安全等利益。它被廣泛運用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中。
而開關柜是一種用電設備，外線先進入柜內主控開關，然后進入分控開關，各分路按其需求設置。如外表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為維護首要設備的低周減載。
負荷柜同開關柜差異：
開關柜分高壓、低壓。高壓有環網柜、中置柜、GG1A等。環網柜也有好多種。環網柜所謂“環網柜”就每個配電支路設一臺開關柜(出線開關柜)，這臺開關柜的母線一同便是環形干線的一部分。便是說，環形干線是由每臺出線柜的母線連接起來一同組成的。每臺出線柜就叫“環網柜”。實際上單獨拿出一臺環網柜是看不出“環網”的意義的。這些環網柜的都不大，因此環網柜的高壓開關一般不選用結構凌亂的斷路器而選用結構簡略的帶高壓熔斷器的高壓負荷開關。也便是說，環網柜中的高壓開關一般是負荷開關。環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來替代了斷路器。
當然這只能約束在必定容量內。這樣的開關柜也完全可以用到非環網結構的配電體系中，所以跟著這種開關柜的廣泛運用。“環網柜”就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。
一、設備性質不同
1、開關柜：是將高壓電力分別向周圍的用電單位供電的電力設備。
2、環網柜：是一組輸配電氣設備（高壓開關設備）裝在金屬或非金屬絕緣柜體內或做成組裝距離式環網供電單元的電氣設備。
二、 運用不同
1、開關柜：在鐵路電力體系中，開關柜牽引網有分支引出時，為保證不影響電力牽引安全可靠供電而設的帶維護跳閘斷路器等設備的操控場所。多設于樞紐站、編組場、電力機務段和折返段等處。
環網柜：廣泛運用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中。
開關柜在進行總體布局設計時應遵循幾個基本原則：
1、安排緊湊，便于設備搬運、操作、檢修、巡視等要求。
2、盡量選用天然光和天然通風。
3、開關柜地上應高于室外地上，防止雨水進入。
4、有人值班開關柜應設置單獨值班室，值班室與高壓室有通道。e.開關柜門應設置向外開，高壓側向低壓側開。
