全絕緣六氟化硫封閉式開關設備又名充氣柜，常見的單元有
C單元：負荷開關模塊，相當于環網柜的進線。
V單元：真空開關模塊，相當于斷路器單元。
F單元：負荷開關熔斷器組合模塊，相當于環網柜的出線。
D單元：不帶接地刀的電纜連接模塊，相當于母線提高柜。

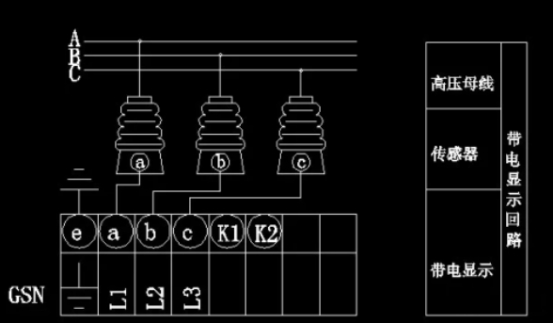

一、充氣柜帶電閃現器回路
充氣柜故障一：帶電閃現器燈三相全不亮
問題排查：1、開關是否合閘。如：若電源只送到進線柜，那么只需進線柜單元是帶電的，其他單元不合閘是不帶電的，故除進線柜外其他單元帶電閃現器燈是不亮的。2、二次線是否接結實。有些問題往往出現在這是小細節上，所以咱們判別問題首要要從簡至深。3、傳感器容量是否與帶電閃現器的容量匹配，所選類型是否應用于該電壓等級。
充氣柜故障二：帶電閃現器三相缺相
問題排查：1、導線某處破損接地。2、線沒接牢。
充氣柜故障三：帶電閃現器在一次無電壓的情況下閃耀
問題排查：1、首要用驗電棒驗電，承認一次側無電壓。2、外部電源的煩擾，假設帶電閃現器在防煩擾這一塊沒做好的話，這一塊是避免不了的。建議您替換廠家，采購防煩擾才華強的產品。但小編在這一塊能夠奉告大家，假設你選用的是Q型帶閉鎖的帶電閃現器的話，不防把流入帶電閃現器的節點換成N線，假設是相線的話帶電閃現器會亮，假設是N線的話帶電閃現器不亮。
二、電流、電壓互感器檢測回路
互感器是將電網高電壓變為低電壓或將大電流變為小電流的一種特別變壓器，首要用于檢測外表和繼電維護設備。互感器運轉和維護的好壞，直接影響電力系統計量的準確性和維護設備動作的可靠性以及電網、設備和人身的安全。
常見故障及處理：
1、發生下列情況時需求急迫停運電壓互感器（電流互感器）?
（1）嚴峻發熱、冒煙、冒油時。?
（2）電壓互感器高壓側熔斷器接連熔斷兩次。?
（3）外殼破裂、嚴峻漏油。
（4）內部有放電聲或反常聲響。?
（5）設備著火。
電壓互感器冒煙、著火時的處理方法：假設在冒煙前一次側熔斷器從未熔斷，而二次側熔絲屢次熔斷，且冒煙不嚴峻無絕緣損傷特征，在冒煙時一次側熔斷器也未熔斷，則應判別為二次繞組相（匝）間短路引起冒煙。在二次繞組冒煙而沒有影響到一次絕緣損壞之前，當即退出有關維護、自動設備，取下二次側熔斷器，擺開一次偏重隔絕開關，停用電壓互感器。對充油式電壓互感器，假設在冒煙時，又伴隨較濃臭味，電壓互感器內部有不正常噪聲、繞組與外殼或引線與外殼之間有火花放電、冒煙前一次側熔斷器熔斷2～3次等現象之一時，應判別為一次側絕緣損傷而冒煙，如是母線電壓互感器則用停母線方法停用電壓互感器，此時決不能用擺開隔絕開關的方法停用電壓互感器，因隔絕開關沒有滅弧才華，若用隔絕開關堵截故障，還可能會引起母線短路，使設備損壞或構成人身事故。電壓互感器本體著火時，應當即斷開有關電源，將故障電壓互感器隔絕，選用干式救活器或許沙子救活。
2、電壓互感器二次回路斷線
現象反響：
（1）三相電壓不平衡，故障相相電壓閃現為零，電度表閃現失常
（2）相應的無功表、有功表指示下降或為零
（3）“電壓回路斷線”信號宣布
處理方法：
（1）用萬用表檢測兩相二次熔芯上端，假設閃現100V，然后再檢測下端閃現無100V，那么是二次熔芯燒壞，替換二次熔芯即可。用萬用表檢測二次熔芯上端發現無100V電壓可能是一次熔芯燒壞，停電后對一次熔芯檢測通斷，看是否為一次熔芯燒壞
（2）對反常的電壓互感器二次回路進行檢查，有無松動、短路、斷線等現象。
三、操控回路
（1）儲能回路
問題：電機不儲能

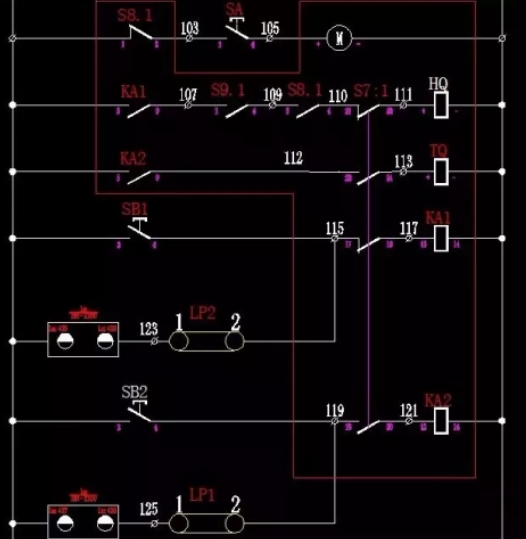

處理方法：如圖所示，儲能回路通過的點有限位輔佐觸點S8.1，儲能旋鈕，電機。先打掃接線無松動，如不是接線松動再看儲能旋鈕是否是好的，旋轉旋鈕到接通情況，用萬用表量通斷看該點是否變為閉點。如還不能儲能再看儲能限位開關是否出色，在未儲能情況下S8.1為常閉情況，如排查這幾項電機仍不能動作則為電機問題，如該回路是直流電，檢查接線是否為正負極對應電機的正負極，假設接反會導致電機反轉，輕則二次側熔芯燒毀，假設所用熔芯較大則電機初步超負荷運轉發燙終究燒壞。
（2）合閘回路
由于電氣五防，所以合閘回路通過的輔佐觸點較多，常見的輔佐觸點方位有①下門輔佐觸點（只需在電纜室門關好的情況下該回路的常開輔佐觸點才華變為常閉情況）
②接地輔佐觸點（只需在接地刀處于分隔情況下該回路的常開輔佐觸點才華變為常閉情況）
③隔絕開關輔佐觸點（只需在隔絕開關是合閘情況下該回路的常開輔佐觸點才華變為常閉情況）
儲能方位輔佐觸點（只需在電機處于儲能情況下，該回路的常開觸點才華變為常閉情況）
所以在該圖上按下合閘按鈕SB1，首要繼電器KA1會得電吸合，吸合后合閘回路KA1常開觸點會變常閉情況，假設承認下門已關好，隔絕開關處于合閘情況，接地開關處于分閘情況，電機已儲能。此時合閘線圈得電作業，觸動開關合閘安排方位，開關合閘。所以咱們在合不上閘的情況下，首要要判別一切的輔佐觸點情況（即接地開關情況、隔絕開關情況、電機儲能情況、下門封閉情況）由硬件設備到回去情況去解決，相必會事半功倍。
（3）分閘回路
由原理圖可看出，該回路較簡單，只需判別分閘繼電器、分閘線圈、分閘按鈕即可。
