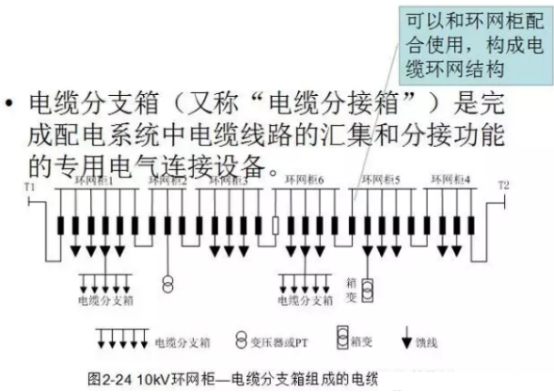

電纜分支箱組成結構
電纜分支箱主要由箱體外殼、套管（母線）、帶電指示器和硅橡膠預制式電纜接頭組成。電纜分支箱內含有開關設備，既可起普通的電纜分支箱的分接、分支效果，又可起供電電路的操控、轉化以及改動運行方法的效果。
環網柜是環網運行方法的重要設備，是將一組高壓開關設備裝置于鎧裝結構柜體內或做成拼裝間隔式環網供電單元的電氣設備。

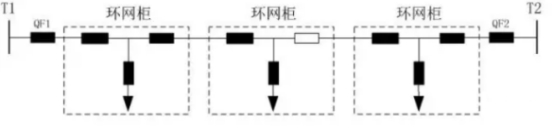

雙側電源環網供電圖
環網柜的根本組成單元
柜（殼）體
母線
負荷開關
熔斷器（或負荷開關—熔斷器組合電器）
斷路器
隔絕開關
電纜插接件
二次操控部件等
環網柜配電單元組成結構
一般由3個間隔組成，包含兩個進出線間隔和變壓器間隔。進出線間隔主要用于缺點線路的隔絕，以及通過調整電源方向來康復正常供電。變壓器間隔則通過組合電器來對變壓器內部短路缺點進行快速切除。
實例使用

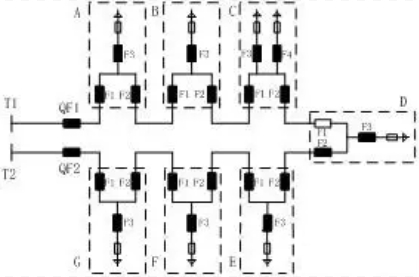

環網供電系統一次接線圖a）正常運行

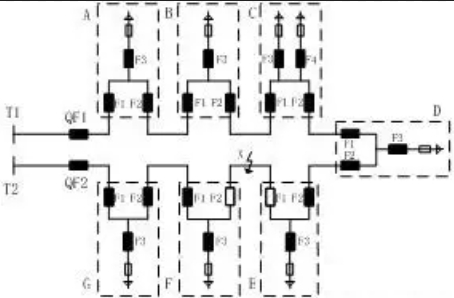

環網供電系統一次接線圖b）故障隔離后
