全絕緣六氟化硫封閉式開關設備又名充氣柜，常見的單元有
C單元：負荷開關模塊，相當于環網柜的進線。
V單元：真空開關模塊，相當于斷路器單元。
F單元：負荷開關熔斷器組合模塊，相當于環網柜的出線。
D單元：不帶接地刀的電纜連接模塊，相當于母線提升柜。

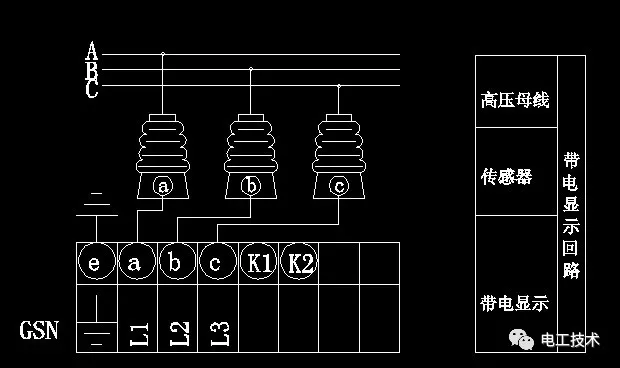

一、帶電顯示器回路
故障一：帶電顯示器燈三相全不亮
問題排查：1、開關是否合閘。如：若電源只送到進線柜，那么只有進線柜單元是帶電的，其他單元不合閘是不帶電的，故除進線柜外其他單元帶電顯示器燈是不亮的。2、二次線是否接牢固。有些問題往往出現在這是小細節上，所以我們判斷問題首先要從簡至深。3、傳感器容量是否與帶電顯示器的容量匹配，所選型號是否應用于該電壓等級。
故障二：帶電顯示器三相缺相
問題排查：1、導線某處破損接地。2、線沒接牢。
故障三：帶電顯示器在一次無電壓的情況下閃爍
問題排查：1、首先用驗電棒驗電，確認一次側無電壓。2、外部電源的干擾，如果帶電顯示器在防干擾這一塊沒做好的話，這一塊是避免不了的。建議您更換廠家，采購防干擾能力強的產品。但小編在這一塊可以告訴大家，如果你選用的是Q型帶閉鎖的帶電顯示器的話，不防把流入帶電顯示器的節點換成N線，如果是相線的話帶電顯示器會亮，如果是N線的話帶電顯示器不亮（親身經驗）

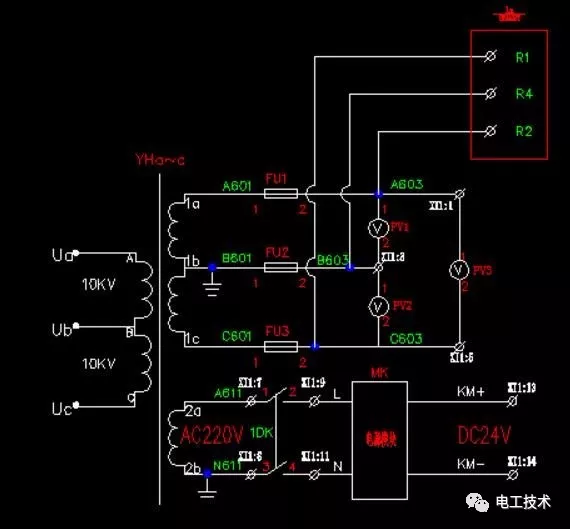

二、電流、電壓互感器測量回路
互感器是將電網高電壓變為低電壓或將大電流變為小電流的一種特殊變壓器，主要用于測量儀表和繼電保護裝置?；ジ衅鬟\行和維護的好壞，直接影響電力系統計量的準確性和保護裝置動作的可靠性以及電網、設備和人身的安全。
常見故障及處理：
1、發生下列情況時需要緊急停運電壓互感器（電流互感器）?
（1）嚴重發熱、冒煙、冒油時。?
（2）電壓互感器高壓側熔斷器連續熔斷兩次。?
（3）外殼破裂、嚴重漏油。
（4）內部有放電聲或異常聲音。?
（5）設備著火。
電壓互感器冒煙、著火時的處理方法：如果在冒煙前一次側熔斷器從未熔斷，而二次側熔絲多次熔斷，且冒煙不嚴重無絕緣損傷特征，在冒煙時一次側熔斷器也未熔斷，則應判斷為二次繞組相（匝）間短路引起冒煙。在二次繞組冒煙而沒有影響到一次絕緣損壞之前，立即退出有關保護、自動裝置，取下二次側熔斷器，拉開一次側重隔離開關，停用電壓互感器。對充油式電壓互感器，如果在冒煙時，又伴隨較濃臭味，電壓互感器內部有不正常噪聲、繞組與外殼或引線與外殼之間有火花放電、冒煙前一次側熔斷器熔斷2～3次等現象之一時，應判斷為一次側絕緣損傷而冒煙，如是母線電壓互感器則用停母線方法停用電壓互感器，此時決不能用拉開隔離開關的方法停用電壓互感器，因隔離開關沒有滅弧能力，若用隔離開關切斷故障，還可能會引起母線短路，使設備損壞或造成人身事故。電壓互感器本體著火時，應立即斷開有關電源，將故障電壓互感器隔離，選用干式滅火器或者沙子滅火。
2、電壓互感器二次回路斷線
現象反饋：
（1）三相電壓不平衡，故障相相電壓顯示為零，電度表顯示失常
（2）相應的無功表、有功表指示降低或為零
（3）“電壓回路斷線”信號發出
處理方法：
（1）用萬用表測量兩相二次熔芯上端，如果顯示100V，然后再測量下端顯示無100V，那么是二次熔芯燒壞，更換二次熔芯即可。用萬用表測量二次熔芯上端發現無100V電壓可能是一次熔芯燒壞，停電后對一次熔芯測量通斷，看是否為一次熔芯燒壞
（2）對異常的電壓互感器二次回路進行檢查，有無松動、短路、斷線等現象。
三、控制回路
（1）儲能回路
問題：電機不儲能

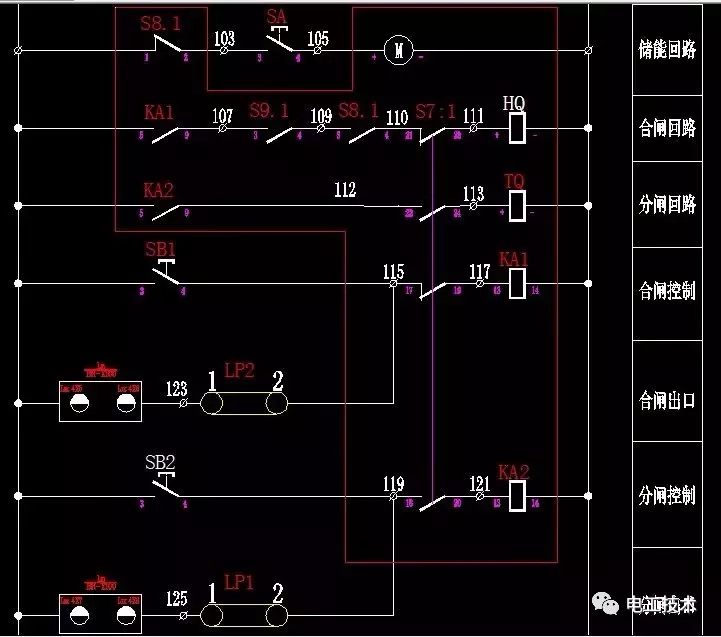

處理方法：如圖所示，儲能回路經過的點有限位輔助觸點S8.1，儲能旋鈕，電機。先排除接線無松動，如不是接線松動再看儲能旋鈕是否是好的，旋轉旋鈕到接通狀態，用萬用表量通斷看該點是否變為閉點。如還不能儲能再看儲能限位開關是否良好，在未儲能狀態下S8.1為常閉狀態，如排查這幾項電機仍不能動作則為電機問題，如該回路是直流電，檢查接線是否為正負極對應電機的正負極，如果接反會導致電機反轉，輕則二次側熔芯燒毀，如果所用熔芯較大則電機開始超負荷運行發燙最終燒壞。
（2）合閘回路
因為電氣五防，所以合閘回路經過的輔助觸點較多，常見的輔助觸點位置有①下門輔助觸點（只有在電纜室門關好的情況下該回路的常開輔助觸點才能變為常閉狀態）
②接地輔助觸點（只有在接地刀處于分開狀態下該回路的常開輔助觸點才能變為常閉狀態）
③隔離開關輔助觸點（只有在隔離開關是合閘狀態下該回路的常開輔助觸點才能變為常閉狀態）
儲能位置輔助觸點（只有在電機處于儲能狀態下，該回路的常開觸點才能變為常閉狀態）
所以在該圖上按下合閘按鈕SB1，首先繼電器KA1會得電吸合，吸合后合閘回路KA1常開觸點會變常閉狀態，如果確認下門已關好，隔離開關處于合閘狀態，接地開關處于分閘狀態，電機已儲能。此時合閘線圈得電工作，觸動開關合閘機構位置，開關合閘。所以我們在合不上閘的情況下，首先要判斷所有的輔助觸點狀態（即接地開關狀態、隔離開關狀態、電機儲能狀態、下門關閉狀態）由硬件設施到回去狀態去解決，相必會事半功倍。
（3）分閘回路
由原理圖可看出，該回路較簡單，只需判斷分閘繼電器、分閘線圈、分閘按鈕即可。
