一、充氣柜和環網柜的差異
環網柜有空氣絕緣和全絕緣全封閉充氣柜是兩種方式，空氣絕緣是運用一般SF6負荷開關經過銅排聯接成一套體系。
全封閉充氣柜則除了電源進出線有專用聯接用具，柜與柜聯接則在一個完好氣腔內，里面充溢SF6氣體。
充氣柜是將高壓元件如母線、斷路器、隔絕開關、互感器等密封在充有較低壓力(0.1～0.5mpa)sf6或其他氣體的殼體內。
充氣柜帶來許多優勢，其最大優勢是不易受外界環境的影響：如凝露、污穢、小動物及化學物質等。另一個優勢是因為運用壓縮氣體絕緣(如sf6、n，或空氣)，有利于向小型化方向展開。
充氣柜有功用良好的無油開關特別是免維護或少維護的真空開關，大大減少了維護和檢修工作量。
環網柜是一組高壓開關設備裝在鋼板金屬柜體內或做成拼裝距離式環網供電單元的電氣設備屬高壓開關柜柜體。
其間心部分選用負荷開關和熔斷器，具有結構簡略、體積小、價格低、可進步供電參數和功用以及供電安全等利益，是中壓體系中的負荷開關柜的俗稱
環網柜又稱HXGN，指用于環形配電網絡中的開關柜，是隔絕開關柜的晉級產品，因其結構簡略，常用負荷開關加熔斷器組合。堵截工作電流一般靠接觸器負荷開關，堵截短路電流靠熔斷器。
開關柜可以設備各種維護設備，規劃各種維護：過流、速斷、接地、甚至差動、負序、逆功率及重合閘等等。隔絕開關柜的維護只需熔斷器。
環網柜出現的時間不算長，卻得到了廣泛的運用，這首要是由于新展開起來的工業企業和事業單位的建筑物。
我們可根據其用途等特色來選擇運用兩者中的哪一個，以滿足我們的工作和日子需求。
二、充氣柜首要的技術參數
充氣柜，簡稱充氣柜。其是選用模塊化規劃，以其固定式與靈活擴展的完美一致，以合適終端用戶或網絡節點的要求，一起滿足各種配電開閉所，箱式變電站，電纜分支箱的需求，具有結構緊湊、安全可靠、長壽命、免維護的特色。
1.充氣柜的運用條件：
（1）海拔高度: ≤2000米
（2）環境溫度: -40度～+40度
（3）抗震才能: 8度,水平加速度 ≤ 0.4g,垂直加速度 ≤ 0.2g
2.充氣柜的技術特性：
（1）SF6氣體壓力: 20度下為1.4bars(絕對壓力)
（2）年泄漏率: ≤0.25‰
（3）SF6氣室防護等級: IP67
（4）氣室不銹銅殼厚度：3mm

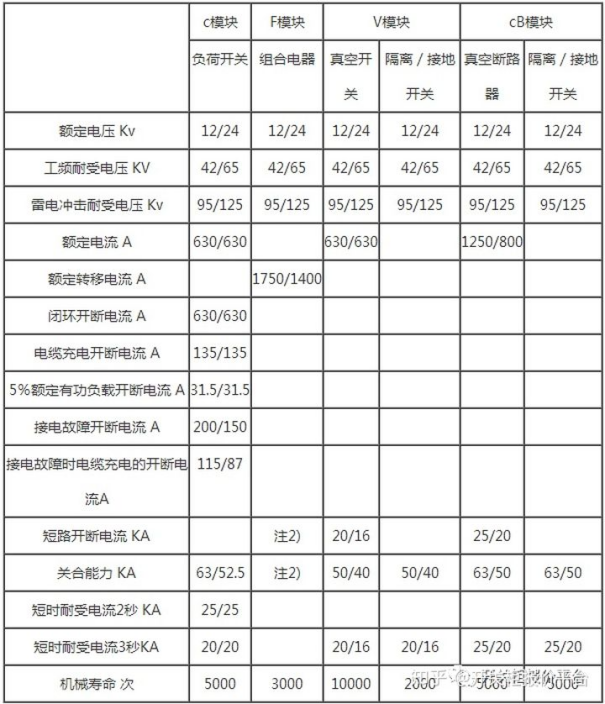

充氣柜的技術參數：
充氣柜在設備運用之前，有必要存放在枯燥而且通風出色的當地，而且用塑料袋罩好。設備時底座有必要平坦．根據模塊或單元數承認根底尺度，將柜體緊固在預埋的槽鋼上。
三、為啥供電局愛用絕緣柜
供電局選用sf6氣體絕緣柜的原因：
1.首要我們從定義出發，什么叫氣體絕緣柜？
所謂氣體絕緣柜就是將高壓元件如母線、負荷開關、斷路器、隔離開關、接地開關等密封在充有必定壓力絕緣氣體的封閉殼體內的一種金屬封閉開關設備。
氣體絕緣柜一般分為半氣體絕緣和全氣體絕緣柜。
2.SF6氣體的特性
SF6是一種人造惰性氣體，無色，無味、無毒（正常狀態下），微溶于水。相對密度是空氣的5倍，分子量大約為146（氮氣分子量大約為4）。
高純度sf6氣體具有出色的絕緣和滅弧功用，其耐點強度為同一壓力下氮氣的2.5倍。
擊穿電壓是空氣的2.5倍，滅弧才能為空氣的100倍，在正常大氣壓下絕緣強度大約是空氣的3倍，是一種優于空氣和油之間的新一代的超高壓絕緣介質資料。
3.sf6氣體絕緣柜有哪些優勢呢？
（1）sf6作為功用優異的氣體，大大提高了絕緣功用
（2）氣體絕緣柜結構緊湊，占地面積小，有利于小型化展開
（3）選用SF6氣體，有效提高了滅弧功用
（4）選用全封閉式結構，開關核心部件不受外界環境影響
（5）選用免維護產品結構，大大削減了維護工作，削減維護本錢
高純度sf6氣體能確保環網柜的短路開斷才能和安全性,這就要求生產廠在充注SF6前要將氣箱內的空氣全部抽出，理論上是真空度越高越好。
